МЕТОД ПОСЛЕДОВАТЕЛЬНОГО СКАНИРОВАНИЯ.

Метод последовательного сканирования является вари­антом метода двухэтапного диагностирования, при котором схемы с памятью в режиме диагностирования превращаются в один сдвигающий регистр с возможностью установки его в произвольное состояние и опроса с помощью простой операции сдвига.

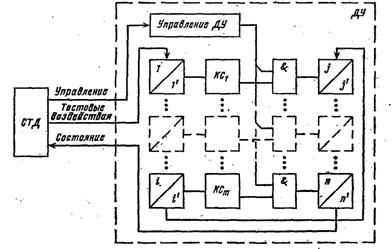

Обобщенная схема системы диагностирования, исполь­зующей метод последовательного сканирования.

метод последовательного сканирования

Обобщенная схема системы диагностирования, реализующей метод последовательного сканирования:

1, .,i, l, . n — основная часть регистра; 1′, .i’, l’, ., n’—дополнительная часть регистра (триггеры образования сдвигового регистра)

Этот метод получил распространение в ЭВМ на больших интегральных микросхемах (БИС). Вместе с очевидными достоинствами БИС их использование затрудняет проблему диагностирования ЭВМ в связи с ограниченными возможностями доступа к схемам, расположенным внутри БИС. При диагностировании ЭВМ, построенной на БИС,

возникает проблема проверки БИС, содержащих комбина­ционные схемы и схемы с памятью при небольшом числе дополнительных входов и выходов.

Для превращения всех триггеров БИС в один сдвигаю­щий регистр каждому триггеру логической схемы придает­ся дополнительный триггер типа D, причем каждая пара триггеров, основной и дополнительный, соединяется таким образом, что образует один разряд сдвигающего регистра.

Первый триггер каждой пары, или триггер данных, используется как для выполнения основных функций при работе машины, так и для тестирования. По­этому он имеет два входа данных: рабочий и сканирования, а также два входа синхронизации: от процессора и от средств тестового диагностирования.

Второй триггер пары, или триггер сканирования, ис­пользуется главным образом для тестирования. Его вход постоянно соединен с выходом первого триггера, а син­хросигнал поступает только от средств тестового диагно­стирования.

В режиме диагностирования состояние первого тригге­ра передается второму триггеру по сигналам СТД, и таким образом могут быть опрошены СТД, которые посылают синхросигнал на второй триггер и путем сдвига выдают его информацию через выходной контакт данных сканирова­ния.

Эти триггерные пары соединяются последовательно в несколько сдвигающих регистров. Выход данных одной пары триггеров соединяется с входами данных сканирова­ния другой пары и т. д.

Средства тестового диагностирования могут подавать синхросигналы на все триггеры сканирования и путем сдви­га выдавать их содержимое в виде последовательности бит до одной линии. Поскольку каждый бит в этой последова­тельности соответствует своей триггерной паре, можно оп­ределить состояние каждого триггера логической схемы.

метод последовательного сканирования

Соединение триггеров схемы в режиме диагностиро­вания.

Средства тестового диагностирования могут задавать любое состояние триггеров, подавая на линию входа дан­ных сканирования требуемую установочную последова­тельность.

Диагностирование выполняется в два этапа.

Первый этап. Диагностирование схем с памятью. Выполняется следующим образом:

устанавливается режим сдвигающего регистра;

осуществляется проверка сдвигающего регистра и, та­ким образом, всех схем с памятью путем последовательно­го сдвига по нему нулей и единиц.

Второй этап. Диагностирование комбинационных схем.

Выполняется следующим образом:

устанавливается режим сдвигающего регистра;

входной регистр комбинационной схемы устанавливается в состояние, соответствующее тестовому воздействию, путем подач последовательного потока данных на вход сдвигающего регистра:

выполняется переход в нормальный режим;

выполняется микрооперация передачи сигналов с выходов комбинационной схемы;

выполняется опрос состояния выходного регистра комбинационной схемы путем последовательного сдвига его содержимого в аппаратуру тестового диагностирования;

осуществляется сравнение результата с эталоном.
